Desarrollo del Layout de Instrumentos para una Desaladora (Omán)

DESARROLLO DEL LAYOUT DE INSTRUMENTOS PARA UNA DESALADORA EN OMÁN

Actualmente estamos realizando la ingeniería de detalle de una planta desaladora de gran capacidad situada en el golfo de Omán, productora de 100.000 m3 de agua al día.

Para localizar de forma rápida y visual los distintos elementos que se encuentran distribuidos en una planta son fundamentales los layout. En particular, para ubicar los instrumentos de los diferentes sistemas en nuestra planta, hemos desarrollado un layout de instrumentos.

Para llevar a cabo este plano, a partir de documentación previa y sobre el layout general de la planta se colocarán, uno por uno y prestando especial atención a su correcta ubicación, todos los instrumentos con sus respectivos tags. En la Imagen 1 podemos ver la localización de los instrumentos pertenecientes a los sistemas de antiincrustante y metabisulfito de sodio.

Diseño sin título (25)

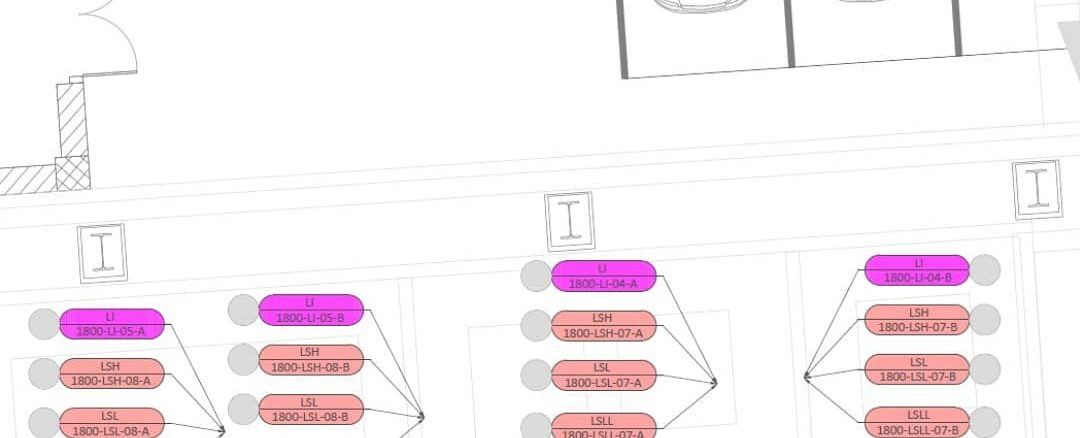

Imagen 1. Ubicación de instrumentos de los sistemas de antiincrustante y metabisulfito de sodio

Además, en cada página del layout se le ha añadido una tabla a modo de resumen con la información de todos los instrumentos que se encuentran en esa página. En la Imagen 2 podemos ver la tabla de los instrumentos que aparecen en la Imagen 1.

Imagen 2. Tabla de instrumentos de los sistemas de antiincrustante y metasulfito de sodio

En la Imagen 3 podemos ver tanto la ubicación como la tabla de los instrumentos del pretratamiento de aguas residuales.

Imagen 3. Ubicación y tabla de instrumentos del pretratamiento de aguas residuales
